鋁灰處理設備
您現在的位置:首頁 > 鋁灰處理設備相關介紹:

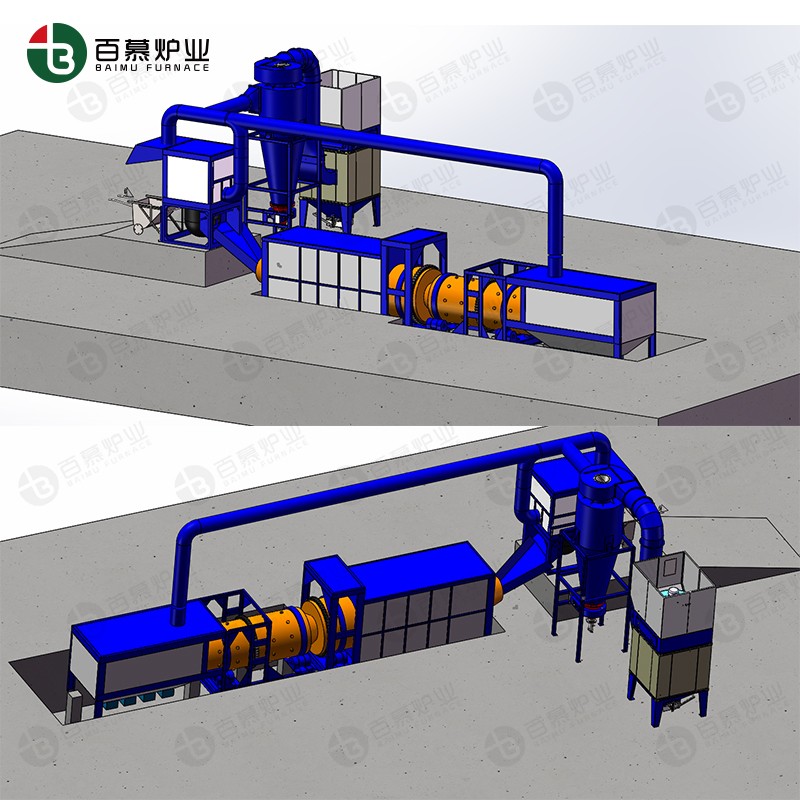

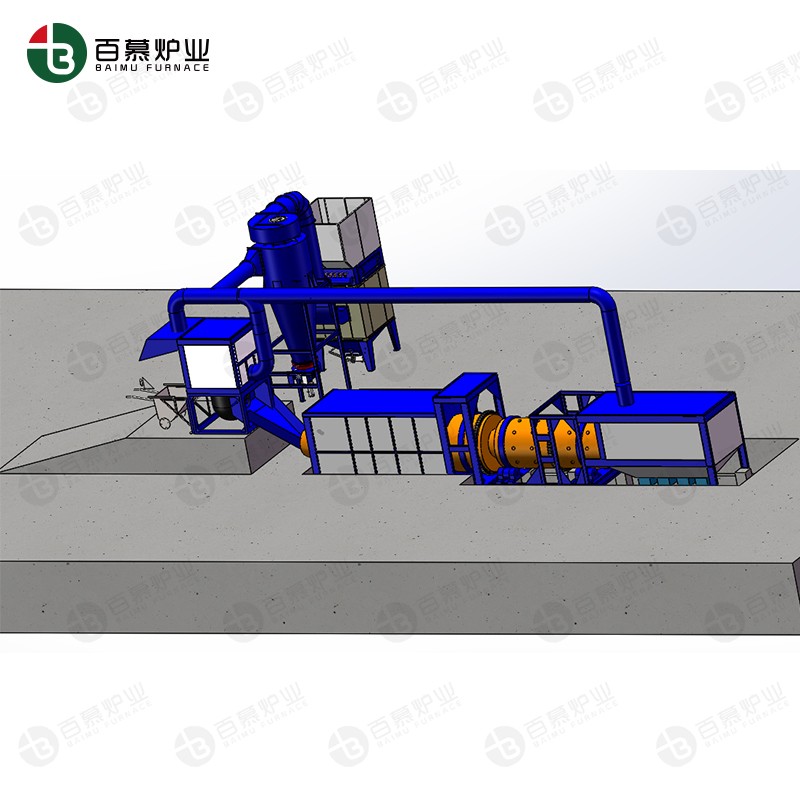

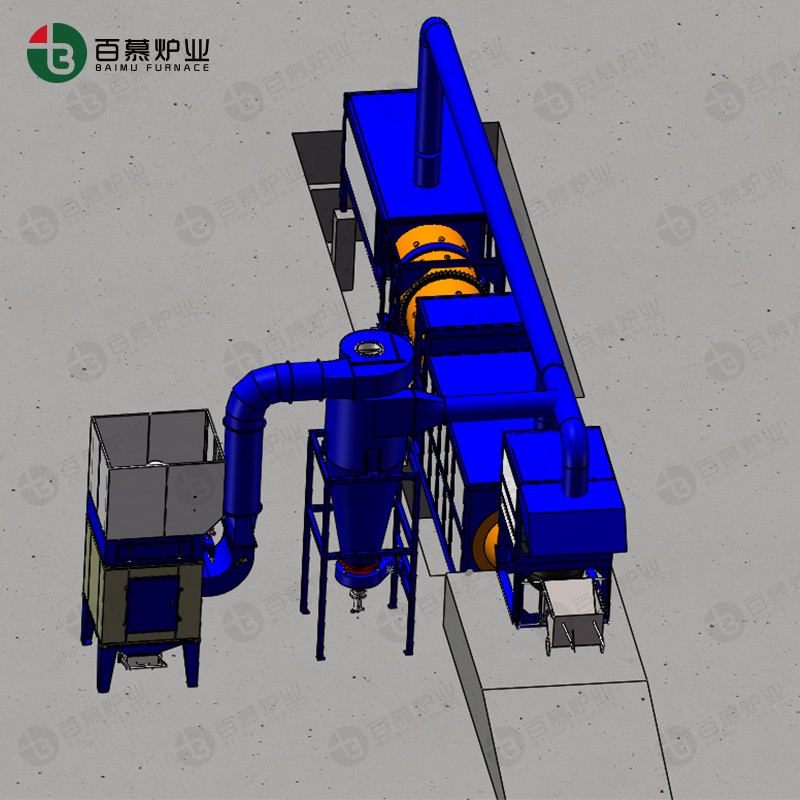

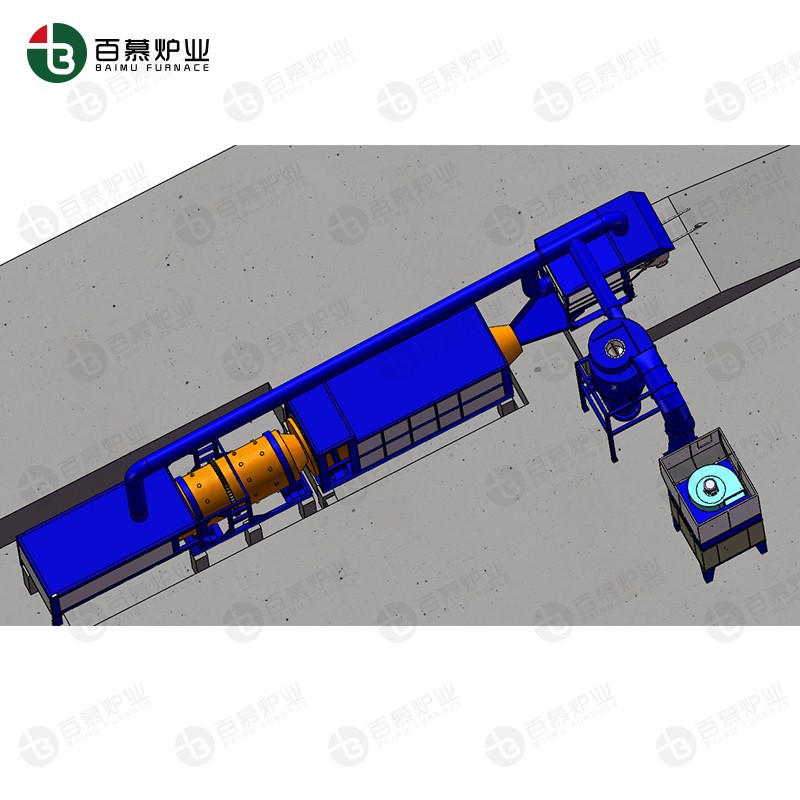

包含設備:炒灰機、冷灰機、球磨機、篩選機、脈沖布袋除塵、旋風除塵
包含設備:炒灰機、冷灰桶、球磨篩選機、旋風布袋除塵、炒灰機平臺
一、綜述
篩選式冷灰桶的主要功能:是將炒灰機中提煉鋁水后的熱灰通過水噴淋熱交換降溫、打散、球磨和分級篩選。達到提高鋁灰中的回收率及環保收塵處理效果。
一般的再生鋁生產廠家,對冷卻熔爐出來的熱灰采用鋪攤在地上自然冷卻的方法,因?yàn)椴荒茉谶@段時間將鋁灰從高溫冷卻到常溫,容易使鋁灰里的鋁繼續燃燒氧化。從而使鋁的回收率下降5-10%。就算是從回轉爐里出來的鋁灰,如果用鋪地?cái)偟睦鋮s方法會產生很大的煙氣味在車間散發增加對環保處理的難度,同時也會使鋁的回收率下降。在配套使用冷卻桶后,能夠?qū)?00-900度的高溫鋁灰在最短的時間內冷卻到常溫狀態,避免了高溫鋁灰的燃燒氧化。從而提高了鋁的回收率,經濟效益十分明顯,而且對于環保環境容易處理方可直接裝袋。
通過不斷的實踐和改進,我公司對冷卻桶做了以下的改進及技術創新:
冷卻/打散、球磨、篩灰分離合三為一。在冷灰桶內增加一條打灰棒,球磨桶身內有滾球壓碎功能,能利用棍棒或滾球的自身重量和桶身的旋轉將塊狀熱灰壓碎,提高處理能力,同時由于熱灰被均勻壓碎、壓散,能在冷灰的末端快速冷卻到100度以下的溫度,有利于下一步的篩選裝袋順利進行。
粗細分選兼顧。冷卻后的鋁灰里細灰的含鋁量不多,可以外賣處理,而精顆粒鋁灰中還含有一定量的鋁,可以作為冷卻劑重新回到回轉爐里提煉,因此需要將細灰與粗灰分選處理,再進行3.5/3.0篩鋼網(40/80)的分離篩選,冷卻后的鋁灰流經此處時,細灰將從前篩分離,篩網中的灰粉可直接沉降到灰斗中,在灰斗下面可以用斗盆直接裝灰處理,而粗顆粒的鋁灰則分流到冷灰桶的底部出灰口,卸到下面的灰斗粒,以便進一步處理。這樣,在和炒灰機的配套使用下,既提高了勞動效率、也提高了經濟效益,同時環境也能得到極大改善。
冷灰桶形式是噴水冷卻與舀水冷卻相結合。
結構四項改革。
(1)在冷灰桶的結構方面,我公司放棄了傳統冷灰桶內的螺旋導流板,改為直條式導流條。
(2)在后級篩選桶上我們采用了變頻調速裝置,可以視實際情況調節篩選桶的轉速,達到最佳分級效果。
(3)在處理水噴淋而產生的大量蒸汽上,我們采用了噴淋段全封閉耐熱鋼結構,避免因水蒸氣彌漫而導致車間視線不清等不利因素。
(4)此外。在環保方面,我們配置了前吸罩和后吸罩,在前吸罩還增加了桶門裝置,在加完料后將圓門直接關閉,降低灰塵外溢,在后吸罩中采用了全封結構,有利于灰塵的集中排放,同時后吸罩中裝有活動門板,方便檢修。
二、產品的結構
冷灰機的概述:
(1)冷灰機的主要功能是將熱灰通過水噴淋熱交換達到快速降溫目的,在提高鋁灰中的的回收率上發揮著非常重要的作用。如果不能在短時間內將鋁灰從高溫冷卻到不至自燃的溫度,容易使鋁灰里的鋁繼續燃燒,氧化,從而使鋁的回收率下降5%~10%。冷灰機能夠?qū)⒏邷劁X灰在很短的時間內冷卻到常溫狀態,避免了高溫鋁灰的自燃,氧化。從而提高了金屬鋁的回收率,產生的經濟效益是非常明顯。
(2)冷灰機的組成:
冷灰及主要由冷灰桶、導輪、托輪、定位輪、整體鋼架、驅動機構、冷卻系統、控制電箱等組成。該機同時配合環保除塵系統可減少環境污染。
(3)冷灰機的工作原理:
一般情況下冷灰機配合炒灰機使用,由炒灰機分離出來的鋁灰導入冷灰機,冷灰機啟動電機使桶體勻速機械運動轉動與桶外進行噴淋水工作,讓桶內的跟著旋轉鋁灰渣撞壓解體、散熱降溫。達到打散灰渣降溫功能。該功能是在冷灰機進行勻速機械轉動,桶內放有實心鋼棒,利用鋼棒的自身重量把桶內跟著桶身旋轉的塊狀鋁渣發生了不斷的撞壓,此時冷灰桶外進行噴淋水作用效果,發生了大面積散熱速降溫,把鋁灰渣在固有時間內達到打散,快速降溫。在日常檢測冷灰機出口的灰渣在約35度以下的溫度,這樣有利于下一步的球磨篩選順利進行。
球磨篩選機
(1)球磨篩選機概述
球磨篩灰機球磨部分采用重力球壓碎工藝,能將冷灰利用鋼球的自身重量和桶身的旋轉將大塊的冷灰壓碎,由于冷灰被均勻壓碎、打散,有利于下一步篩選的順利進行。最后冷灰進入篩灰部分進行分級篩選。
(2)球磨篩灰機組成:
球磨篩灰機主要由球磨桶,襯板,鋼球、鋼棍、導輪、托輪、定位輪、篩網桶、整體鋼架,驅動機構組成。該機同時配合環保除塵系統使用可減少環境污染。
