鋁合金鑄造流水線
您現在的位置:首頁 > 鋁合金鑄造流水線相關介紹:

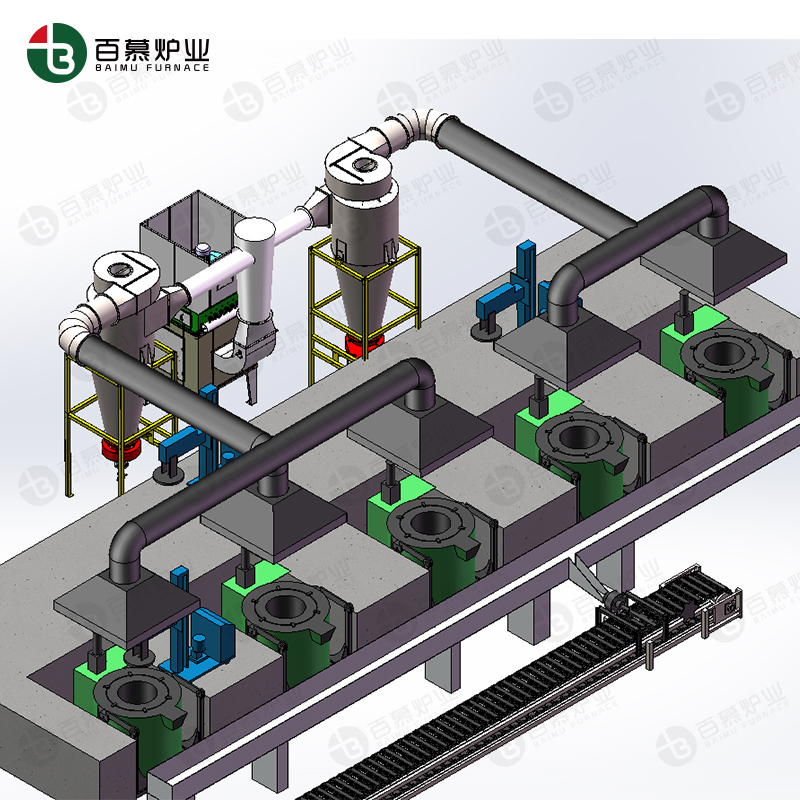

包含設備:傾倒式燃?xì)?油熔鋁爐(可做生物質熔鋁爐、電磁感應熔鋁爐)、脈沖布袋除塵、旋風除塵、除氣機、鑄錠機、流水槽、平臺
一、旋風除塵器
旋風除塵器也叫旋風分離器廣泛應用在對流干燥、烘干系統中,是從氣體中收集產品的主要除塵設備。旋風除塵器設備結構方便簡單,制造方便,只要設計合理,制造恰當,可以獲得很高的分離效率。對含塵量很高的氣體,同樣可以直接進行分離,并且壓力損失也比較小,沒有運動部件,所以經久耐用。除了磨削性物料對旋風分離器的內壁產生磨損或細粉粘附外,沒有其它缺點。在正常情況下,理論上旋風分離器能夠捕集5μm以上的粉體,分離效率可達90%以上。但是,在實際生產運行中,往往由于制造不良,安裝使用不當或操作管理不完善等原因,造成分離效率下降。一般只有50%~80%,有時甚至更低。
旋風除塵器是由進氣管、排氣管、圓筒體、圓錐體和灰斗組成。旋風除塵器結構簡單,易于制造、安裝和維護管理,設備投資和操作費用都較低,已廣泛用于從氣流中分離固體和液體粒子,或從液體中分離固體粒子。在普通操作條件下,作用于粒子上的離心力是重力的5~2500倍,所以旋風除塵器的效率顯著高于重力沉降室。
旋風除塵器是使含塵氣流作旋轉運動,借助于離心力將塵粒從氣流中分離并捕集于器壁,再借助重力作用使塵粒落入灰斗。旋風除塵器的各個部件都有一定的尺寸比例,每一個比例關系的變動,都能影響旋風除塵器的效率和壓力損失,其中除塵器直徑、進氣口尺寸、排氣管直徑為主要影響因素。在使用時應注意,當超過某一界限時,有利因素也能轉化為不利因素。另外,有的因素對于提高除塵效率有利,但卻會增加壓力損失,因而對各因素的調整必須兼顧。
二、布袋除塵器
布袋除塵器(袋濾器或袋式除塵器)經常作為從干燥尾氣中分離粉狀產品的氣固分離設備,是截留尾氣中粉體的最后一道防線。布袋除塵器的特點是捕集效率高,可以說,在眾多的氣固分離設備中,它的捕集效率是其它設備所不及的,特別是捕集20μm以下的粒子時更加明顯,效率達到99%以上。布袋除塵器主要由濾袋、袋架和殼體組成,殼體由箱體和凈氣室組成,布袋安裝在箱體與凈氣室中間的隔板上。含塵氣體進入箱體后,粉體產生慣性、擴散、粘附、靜電作用附著在濾布表面,清潔氣體穿過濾布的孔隙從凈氣室排出,濾布上的粉塵通過反吹或振擊作用脫離濾布而墮入料斗中。
1、概述
除塵器由上箱體、中箱體、灰斗、導流板、支架、濾袋組件、噴吹裝置、離線閥、卸灰裝置及檢測、控制系統等組成。整套除塵器還包括檢修平臺、照明系統、檢修電源等輔助設備。
工作原理如下:含塵氣體由進風煙道各入口閥進入各單元箱體,在箱體導流系統的引導下,大顆粒粉塵分離后直接落入灰斗、其余粉塵隨氣流進入中箱體過濾區,過濾后的潔凈氣體透過濾袋,經上箱體、提升閥、出風煙道排出除塵器,經過風機和煙囪直接排放到大氣中。隨著過濾工況的進行,當濾袋表面積塵達到一定量時,由清灰控制裝置(差壓或定時、手動控制)按設定程序,控制當前單元離線,并打開電磁脈沖閥噴吹,抖落濾袋上的粉塵。落入灰斗中的粉塵經由倉泵進入氣力輸灰系統。結構特點如下:
本脈沖除塵器為外濾式除塵器,即含塵氣體在濾袋外,潔凈空氣在濾袋內,袋口向上。清灰功能利用差壓或定時、手動功能控制在線清灰倉室,啟動脈沖噴吹閥噴吹,使濾袋徑向變形,抖落灰塵。除塵器同時具有離線檢修功能。
2、工藝流程
除塵器利用濾料捕獲煙氣中的塵粒。濾料捕獲塵粒的能力決定除塵器的除塵效率。因此,整個除塵器的工藝流程可以簡單描述為通過對經過除塵器的含塵氣流的阻力的控制,使濾料保持最大的捕獲塵粒的能力,此控制即為周期性地對布袋清灰,防止氣流阻力過大。
氣流在進入?yún)R風箱后經過各入口閥直接進入各箱體進行過濾,氣流流量由各過濾室的壓力自行控制,壓力低的過濾室氣流流量將較大。因此,一旦一個過濾室的壓差過大,更多的氣流(含有更多的塵粒)將被趕往其它過濾室,直到各過濾室壓差相當。在實際工況中,各過濾室的壓差基本相同,如果某一過濾室的壓差較高(高于設定值),該室將進入清灰程序;如果某一過濾室的壓差一直較高且清灰后無明顯下降,說明該室有濾袋被堵;如果某一過濾室的壓差一直較低或陡然下降(低于設定值),說明該室濾袋有破損。
在灰斗上部(中箱體)設有進風管,氣流由此進入過濾室,灰斗進風管中的氣流分配系統將氣流均勻地分布到過濾室的整個截面。
過濾室中由花板分隔成凈氣室(上箱體)和含塵室(中箱體)兩部分。濾袋安裝在花板上。含塵氣流在穿過濾袋進入凈氣室(此過程即為過濾過程或稱為除塵過程)時,濾袋外表面即留下一層灰層(布粉層)。與濾袋材質相比,灰層更為細密。事實上,小的塵粒是由灰層捕獲的,否則就能穿過濾袋。因此,新的濾袋在剛投入使用時,將有極細微的塵粒穿透濾袋逃逸,在煙囪口形成羽狀煙,當布粉層形成后,羽狀煙即消失。
為防止濾料的壓力降過大,必須周期性地對濾袋進行清灰。濾袋清灰并不是將濾袋上的灰層全部徹底清除,清灰后將殘余少量由極細微塵粒組成的布粉層,用于下一除塵過程中捕獲較小塵粒。清灰利用脈沖氣流實現,清灰過程是逐室、逐行進行的。過濾室執行清灰工序時處于在線狀態。煙氣通過濾袋,除去絕大部分塵粒后,通過出風管和引風機,最后由煙囪排出。
